Istraživanja

1850-1918


Istorijska i arhivska građa bile su glavni izvor podataka za ovdje izloženo istraživanje utvrđenja Mamula koje su izvršili članovi stručnog tima Studija za konzervaciju PROJEKTOR iz Tivta u periodu 2015-2016. godine. Pored lokalnih istorijskih arhiva, značajna dokumentacija čuva se u istorijskim arhivima u Splitu, Zadru i Puli (Hrvatska), kao i u Ratnom arhivu u Beču u okviru Državnog arhiva Austrije (Das Österreichische Staatsarchiv-Vienna Kriegsarchiv). U daljem tekstu biće opisani neki od značajnijih dokumenata koji se odnose na utvrđenje Mamula.

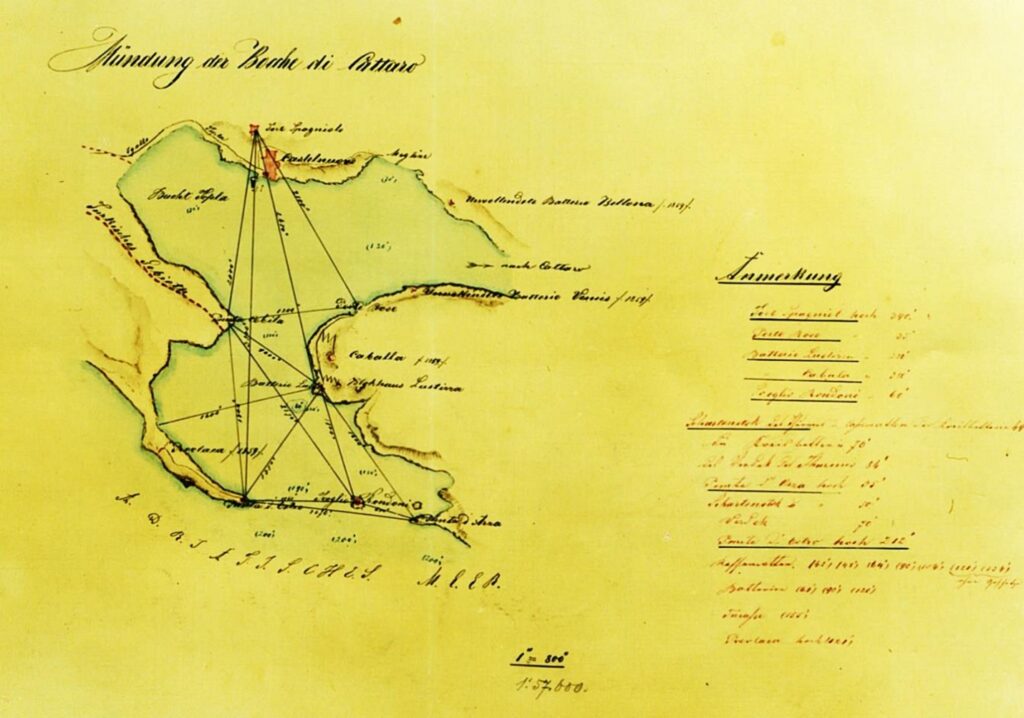

Ovaj dokument dio je fonda pod nazivom Inland C-III Cattaro Ratnog arhiva u Beču. Datiran je u sredinu 19. vijeka. Ovo je mapa izrađena na papiru ~A0 formata, crnim i crvenim tušem. Ovaj dokument predstavlja mapu Topljanskog zaliva s označenim položajima austrougarskih tvrđava i drugih vojnih objekata iz sredine 19. vijeka, zajedno s njihovom međusobnom udaljenošću i linijama komunikacije.


Dokument označen brojem 27 i dio je fonda pod nazivom Inland C-III Cattaro Ratnog arhiva u Beču. Mapa je izrađena 1875. godine, na papiru ~ A0 formata, crnim, crvenim i plavim tušem. Na mapi su označeni položaji svih austrougarskih utvrđenja i položaja na području Boke, Grblja, Paštrovića – sve do albanske granice.



Dokument označen brojem 26 i dio je fonda pod nazivom Inland C-III Cattaro, Ratnog arhiva u Beču. Datiran je 25. juna 1869. godine. Ovo je mapa nacrtana na paus papiru ~A0 formata, crnim, crvenim i plavim tušem. Dokument predstavlja mapu Boke sa svim austrougarskim utvrđenjima, položajima i planom intervencija na njima. U legendi na dnu lista navedene su predložene intervencije za svaki objekat, i to:

  • potpuna rekonstrukcija,
  • zadržavanje zatečenog stanja,
  • zadržavanje uz unapređenje, i
  • potpuno uklanjanje.

Na mapi su označena i mjesta u zalivu gdje se nalaze torpedne stanice i minska polja. Ova mapa je značajna jer sadrži dragocjene podatke iz hronološke analize pojedinih utvrđenja i položaja.

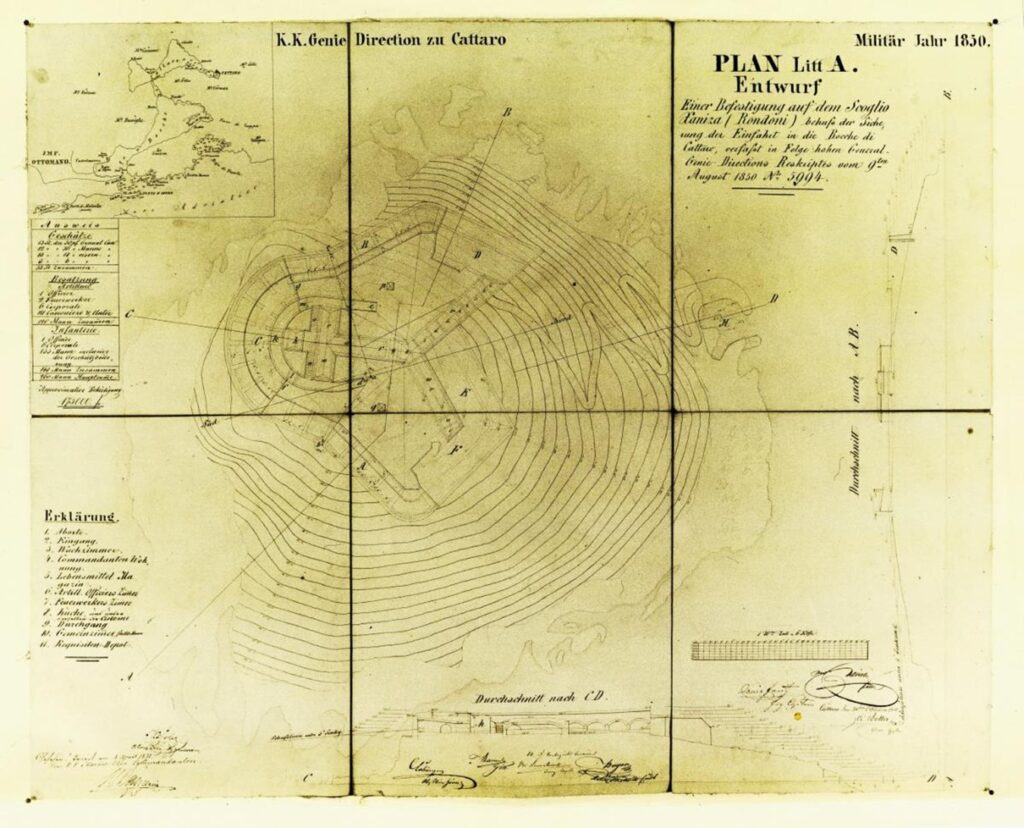

Naredni prilog označen je kao 1850 Plan Litt A. Entwurf. Dio je fonda pod nazivom KVIII 69 E, Cattaro i datiran je 9. augusta 1850. godine. Nije potpuno jasno šta prilog predstavlja – da li je ovo jedna od varijanti za utvrđenje koje tek treba da bude izgrađeno na ostrvu, ili je riječ o nekom postojećem objektu, tj. o utvrđenju koje je postojalo na ostrvu prije izgradnje Mamule 1850. godine. Plan sadrži geodetsku podlogu ostrva s utvrđenjem, pristanom i pristupnom stazom, te poprečni i podužni presjek građevine. U gornjem lijevom uglu plana nalazi se mapa Boke na kojoj su označene ključne lokacije. Na planu se nalazi predložena struktura i broj vojnog osoblja koje bi trebalo da boravi u tvrđavi (260), kao i predračunska vrijednost izgradnje (175.000 forinti).

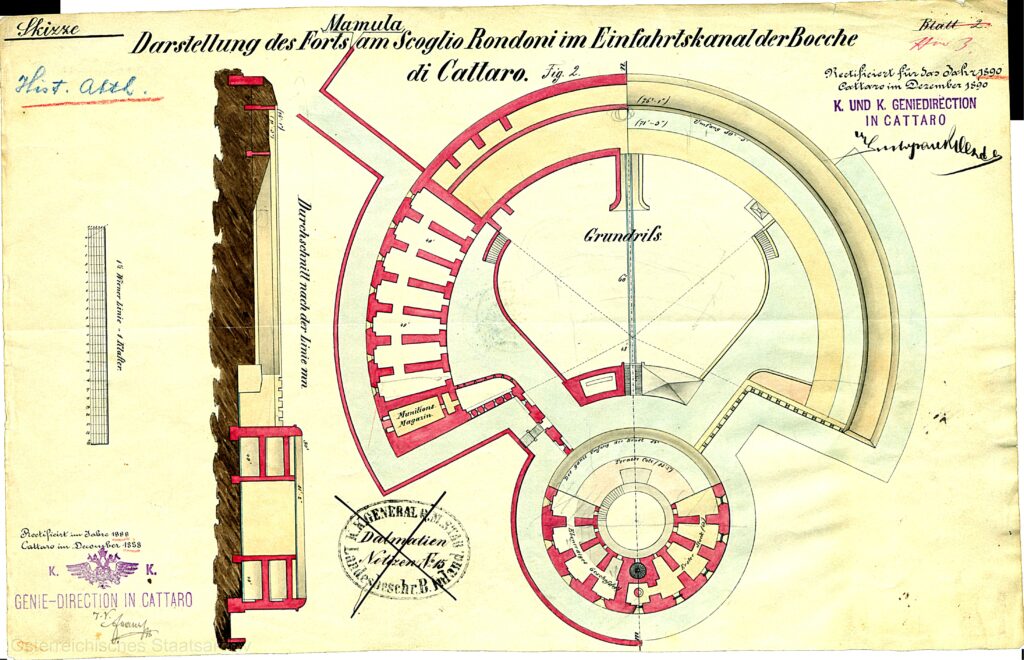

Ovaj dokument dio je fonda pod nazivom Inland CIII Castelnuova Ratnog arhiva u Beču. Dokument je izrađen u Kotoru, decembra 1888. godine. Prikazana je osnova prizemlja i prvog sprata utvrđenja Mamula, kao i podužni presjek zdanja. Osnove su prikazane detaljno, a presjek je dat šematski, bez bistijerni i fasada. Mjere crteža date su u klafterima. Ovo je jedini do sada pronađeni dokument koji svjedoči o izvornom stanju fora Mamula, prije intervencija koje su nastupile 80-ih godina 19. vijeka, kad je utvrđenje osavremenjeno i uvedena merzerska baterija.

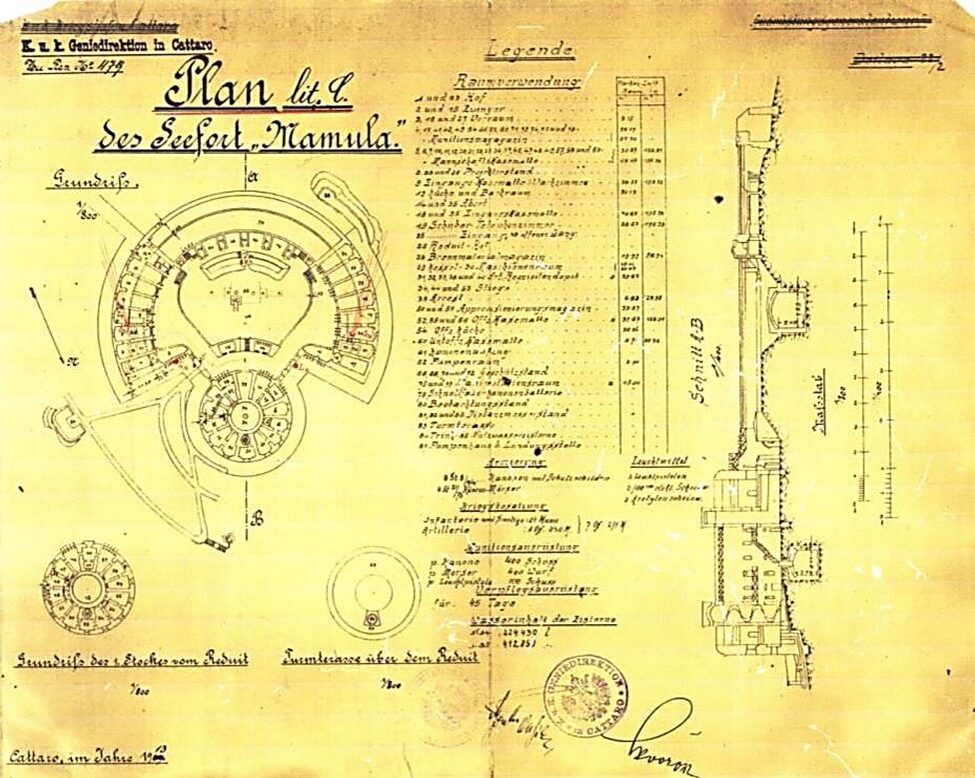

Ovaj dokument predstavlja najznačajniji do sada pronađeni dokument o utvrđenju Mamula. To je tehnički crtež utvrđenja u razmjeri 1:800 i 1:400. Sadrži osnovu utvrđenja s osmatračkim položajima, pristanom i pristupnom stazom, tri osnove kružne kule, podužni presjek s kotiranim bistijernama za vodu i podatke o njihovoj zapremini, kao i nazive svih prostorija u utvrđenju.

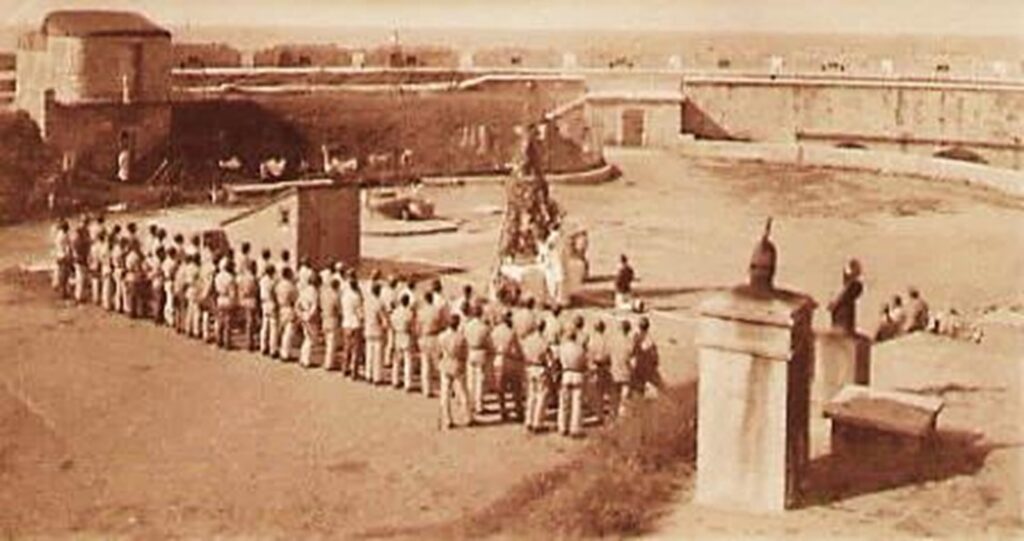

Vrijednost narednih fotografija leži u tome što prikazuju izgled i stanje utvrđenja Mamula u periodu sa početka XX vijeka. Na prvoj fotografiji prikazana je Božićna misa 1916. godine. Na njoj se može vidjeti izgled i stanje utvrđenja, kao i broj vojnika koji su boravili na Mamuli.


Druga fotografija snimljena je sa mora i prikazuje sjevero-istočnu stranu ostrva sa utvrđenjem. Ostrvo je bez vegetacije, pa se jasno vide svi njeni djelovi i objekti.
